Herstellernummer: 123062

Marke: Festo

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

Die Festo MSN1W-230 (Teilenummer: 123062) ist eine professionelle, industrielle Magnetspule (Solenoid Coil) zur elektrischen Betätigung von Pneumatik-Wegeventilen. Diese Hochleistungskomponente dient als elektromagnetischer Antrieb für eine Vielzahl kompatibler Festo-Ventilreihen (wie z. B. die weit verbreiteten Baureihen Tiger Classic, MFH, JMFH oder NVF). Sobald die Spule mit einer Wechselspannung von 230 V AC beaufschlagt wird, erzeugt sie ein stabiles Magnetfeld, welches den internen Steuerkolben des Pneumatikventils verzögerungsfrei schaltet. Durch ihre robuste Bauweise, die hohe Isolationsklasse und die integrierte Befestigung mittels Rändelmutter ist sie optimal für den dauerhaften und absolut ausfallsicheren Einsatz in modernen Schaltschrankanlagen sowie industriellen SPS- und PLC-Automatisierungssystemen ausgelegt.

Zustand

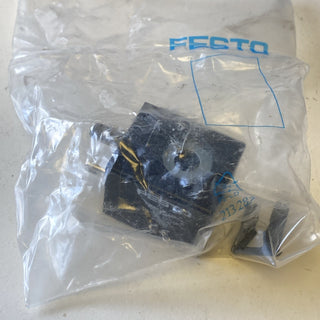

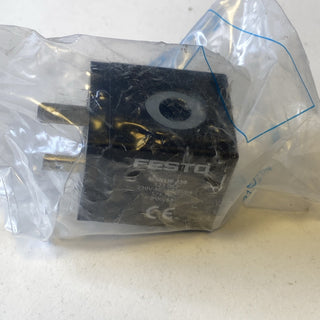

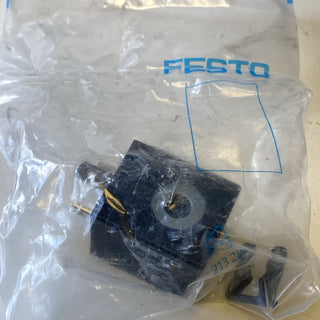

Neu (Neuer, unbenutzter Lagerbestand aus Lagerbereinigung ohne herstellerspezifische Einzelverpackung)

Herkunftsland

Deutschland / Schweiz

Technische Daten

• Hersteller: Festo

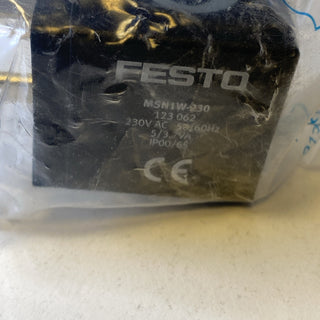

• Teilenummer / Typbezeichnung: 123062 (MSN1W-230)

• Produktart: Magnetspule / Solenoid Coil (Ersatzspule)

• Nennbetriebsspannung: 230 V AC (Wechselspannung)

• Frequenz: 50/60 Hz

• Leistungsdaten (Anzug / Halten): * Anzugsleistung bei 50 Hz: 7,5 VA

  • Halteleistung bei 50 Hz: 5 VA

  • Anzugsleistung bei 60 Hz: 5,2 VA

  • Halteleistung bei 60 Hz: 3,7 VA

• Zulässige Spannungsschwankungen: $\pm 10\ \%$

• Einschaltdauer (ED): 100 % ED (Für ununterbrochenen Dauerbetrieb ausgelegt)

• Isolationsstoffklasse: H (Ausgezeichnete thermische Belastbarkeit)

• Elektrischer Anschluss: 3-polig, Steckfahnen für Gerätesteckdose Typ MSN1 (Kompaktbauform nach DIN EN 175301-803, Form C)

• Befestigungsart: Mit Rändelmutter (Zentralbefestigung auf dem Magnetführungsrohr)

• Werkstoff Wicklung: Kupfer

• Werkstoff Gehäuse: Duroplast / Epoxidharz / Polyamid (Hochgradig wärme- und schlagbeständig)

• Schutzart: IP65 (In Verbindung mit einer ordnungsgemäß montierten Steckdose)

• Umgebungstemperatur bei Betrieb: -10 °C bis +50 °C

Funktionen

• Elektromagnetische Ventilsteuerung: Wandelt elektrische Energie hocheffizient in mechanische Kraft um, um pneumatische Wegeventile präzise zu schalten.

• Wechselstrom-Optimierung: Speziell auf das Frequenzverhalten von 50/60-Hz-Netzen abgestimmte Spulenwicklung zur Minimierung von Brummgeräuschen und unerwünschter Wärmeentwicklung.

• Dauerbetrieb-Tauglichkeit: Dank der 100 % Einschaltdauer kann die Spule unbegrenzt unter Spannung bleiben, ohne Schaden zu nehmen oder zu überhitzen.

Anwendungsbereiche

• Pneumatische Steuerungen: Antrieb für Haupt- und Hilfsventile zur Zylinderansteuerung im Maschinen- und Anlagenbau.

• Schaltschrankbau: Aufbau von zentralen Ventilblöcken, die über Relais oder digitale Ausgangskarten einer SPS (PLC) im 230V-Kreis geschaltet werden.

• Automatisierungstechnik: Signalgesteuertes Schaltorgan in Verpackungsmaschinen, Abfüllanlagen und Förderstrecken.

• Instandhaltung & Wartung: Direkt kompatibles, standardisiertes Ersatzteil zum schnellen Austausch defekter Magnetspulen an bestehenden Festo-Ventilen.

Eigenschaften

• Exzellente Isolationswerte: Die hochwertige Kunststoff-Ummantelung schützt die interne Wicklung zuverlässig vor Feuchtigkeit, Staub und aggressiver Industrieatmosphäre.

• Kompakte Abmessungen: Platzsparendes Design ermöglicht eine dichte Montage mehrerer Ventile nebeneinander auf einer Anschlussleiste.

• Einfacher Austausch: Die Spule kann im Servicefall durch das einfache Lösen der oberen Rändelmutter in Sekunden getauscht werden, ohne dass die Pneumatikschläuche demontiert werden müssen.

Vorteile

• Hohe Energieeffizienz: Niedrige Halteleistung reduziert die dauerhafte thermische Belastung im Schaltschrank und spart Energiekosten.

• Originale Festo-Präzision: Garantiert die exakte Einhaltung der magnetischen Haltekräfte und schließt Fehlfunktionen beim Schaltvorgang aus.

• Fingersicheres Stecksystem: Die normierte Form-C-Schnittstelle bietet bei Verwendung der passenden Steckdose optimalen Berührungsschutz und eine einfache Kabelmontage.
