Nenngröße Manometer: 50

Produktart: Hydraulik-Manometer

Konstruktiver Aufbau: Rohrfeder-Manometer

Befestigungsart: Leitungseinbau

Maßeinheit: Einheit

Messgenauigkeit: Klasse 2,5

Betriebsmedium: Innre Gase, neutrale Flüssigkeiten

Herstellernummer: 356759

Marke: Festo

Modell: MA-50-16-1/4

Betriebsdruck: 0 bis 16 Bar

Faktor Wechselbelastung: 0.66

Anzeigebereich: 0 bis 16 Bar

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

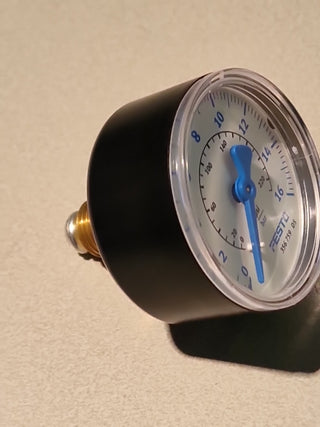

Das Festo Manometer MA-50-16-1/4 (Teilenummer 356759) ist ein präzises, industrielles Standard-Druckmessgerät für pneumatische Anlagen. Mit einem Messbereich von 0 bis 16 bar (sowie einer parallelen Anzeige in psi) ist dieses Manometer optimal für die kontinuierliche Überwachung des Betriebsdrucks in Druckluftnetzen ausgelegt. Das Gerät besitzt einen Gehäusedurchmesser von 50 mm und wird über das standardisierte G1/4-Zoll-Anschlussgewinde auf der Rückseite (zentrisch) direkt in Wartungsgeräte, Druckregler, Ventilinseln oder Rohrleitungen eingeschraubt. Das robuste Gehäuse und die klare, kontrastreiche Skalierung garantieren eine zuverlässige Ablesbarkeit im harten Werkstattalltag. Es dient als unverzichtbares visuelles Kontrollorgan in automatisierten Produktionsanlagen, die über dezentrale Ventilperipherien und übergeordnete SPS- bzw. PLC-Architekturen gesteuert werden.

Zustand

Neu ohne OVP (Neuer, unbenutzter Lagerbestand aus Lagerauflösung mit minimalen Transport- oder Lagerspuren, ohne herstellerspezifische Einzelverpackung)

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Festo

• Teilenummer (TN): 356759

• Typenbezeichnung: MA-50-16-1/4

• Produktart: Pneumatik-Manometer / Druckmessgerät (Bourdon-Tube Pressure Gauge)

• Messbereich: 0 ... 16 bar / 0 ... 232 psi (Doppelskala)

• Nenngröße / Gehäusedurchmesser: 50 mm

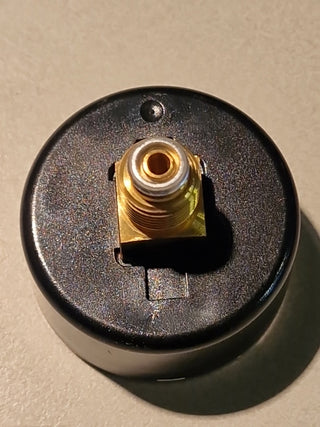

• Pneumatischer Anschluss: G 1/4 Zoll (Aussengewinde)

• Anschlussleitungsposition: Rückseite, zentrisch (Rückseitenanschluss)

• Messprinzip: Rohrfeder-Messglied (Bourdonfeder)

• Anzeigegenauigkeit / Messgenauigkeit: Klasse 1,6 (nach EN 837-1)

• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [-:-:-] / neutrale Gase

• Werkstoff Gehäuse: Robuster Kunststoff (ABS / Polycarbonat) oder Metall (je nach Fertigungsserie)

• Werkstoff Gewindeanschluss: Messing (hochwertig und korrosionsbeständig)

• Mediumstemperatur: -20 °C bis +60 °C

Funktionen

• Kontinuierliche Druckanzeige: Ermöglicht das sofortige, analoge Ablesen des aktuellen Systemdrucks in bar und psi ohne externe Hilfsenergie.

• Mechanische Druckermittlung: Das bewährte Rohrfeder-Prinzip verformt sich unter Druckeinfluss minimal und überträgt diese Bewegung rein mechanisch und ausfallsicher auf den Zeiger.

• Visuelle Systemüberwachung: Unterstützt das Wartungspersonal bei der schnellen Fehlersuche (z. B. Druckabfall oder Überdruck) direkt an der Maschine.

Anwendungsbereiche

• Pneumatische Wartungseinheiten: Direkte Montage an Filterreglern, Ölern und Druckminderern der Festo-Baureihen (z. B. MS- oder D-Serie).

• Maschinen- und Sondermaschinenbau: Integration in pneumatische Haupt- und Zwischenverteiler von Fertigungsstrassen und Montagearbeitsplätzen.

• Automatisierungstechnik: Visueller Abgleich des Systemdrucks mit den elektronischen Schaltschwellen von Drucksensoren im SPS/PLC-Steuerungskreis.

• Instandhaltung & Service: Universelles Austausch- und Ersatzteil für defekte oder blinde Druckanzeigen an bestehenden Industrieanlagen im Feld.

Eigenschaften

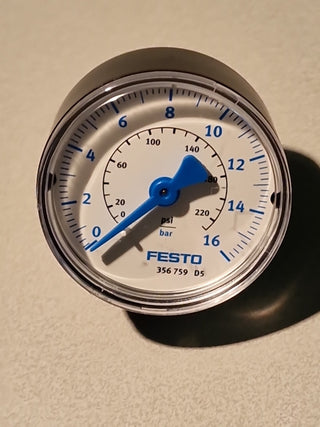

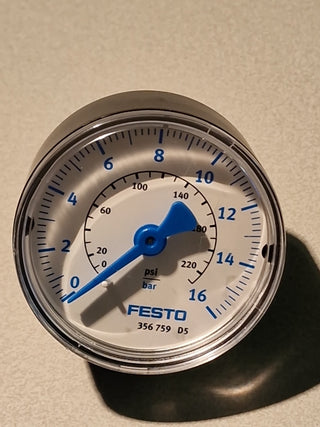

• Übersichtliche Doppelskala: Die kontraststarke Beschriftung (äußerer Ring in bar, innerer Ring in psi) erlaubt eine flexible Nutzung im internationalen Umfeld.

• Vibrationsgedämpftes Zeigerwerk: Die präzise Mechanik fängt kleinere Druckpulsationen im Netz ab und sorgt für einen stabilen Zeigerstand.

• Zuverlässige Gewindedichtung: Das robuste G1/4"-Messinggewinde gewährleistet hohe Anzugsdrehmomente und dauerhafte Dichtigkeit bei der Montage.

Vorteile

• Maximale Betriebssicherheit: Arbeitet vollkommen unabhängig von Elektronik oder Stromversorgung – der Druck wird auch bei einem kompletten Anlagenstillstand sicher angezeigt.

• Einfacher Austausch: Dank des standardisierten G1/4"-Rückanschlusses lässt sich das Manometer mit wenigen Handgriffen und Standardwerkzeugen montieren.

• Originale Festo-Präzision: Einhaltung strenger Industrienormen garantiert eine hohe Wiederholgenauigkeit und lange Lebensdauer ohne Messwertdrift.
