Herstellernummer: CPA14VI

Marke: Festo

Hersteller: Festo

Produktart: Manifold

EAN: Does not apply

Tailtyp: Andere

MPN: CPA14-VI

Ursprungsland: Deutschland

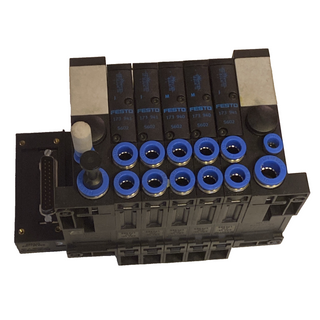

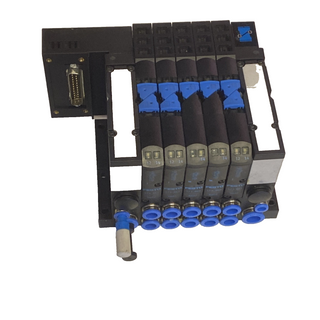

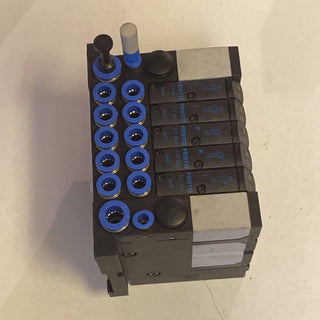

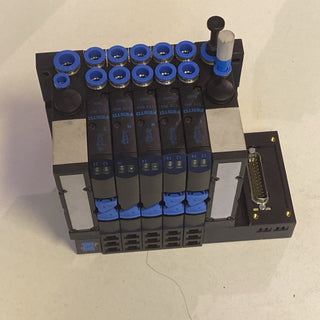

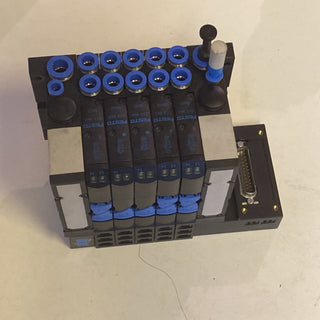

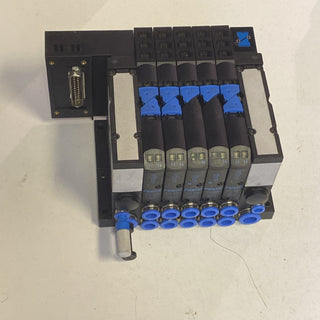

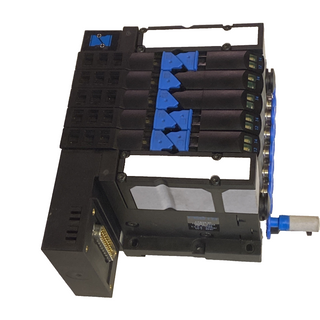

Die Festo CPA14-VI Ventilinsel (Teilenummer 173940) ist ein hochkompakter, modularer Pneumatik-Verteiler, der speziell für die flexible und platzsparende Ansteuerung von pneumatischen Aktuatoren in SPS/PLC-gesteuerten Automatisierungsanlagen entwickelt wurde. Als zentrale Schnittstelle zwischen der Elektronik und der Pneumatik übernimmt dieses vorkonfektionierte System die präzise Verteilung von Druckluft im Maschinen- und Schaltschrankbau. Durch die Integration von 5 Hochleistungsventilen auf einem gemeinsamen Multipol-Anschlussblock wird der Verdrahtungs- und Verschlauchungsaufwand im Vergleich zu Einzelventilen drastisch reduziert.

Die CPA14-Serie zeichnet sich durch ein extrem optimiertes Durchfluss-zu-Baubreite-Verhältnis aus, wodurch hohe Zylindergeschwindigkeiten bei minimalem Platzbedarf realisiert werden. Die robuste Ventilinsel verfügt über eine integrierte LED-Schaltzustandsanzeige für jedes einzelne Ventil sowie mechanische Hilfshandbedienungen (HHB). Dies ermöglicht eine schnelle Funktionsprüfung und erleichtert die Diagnose bei der Inbetriebnahme oder im Servicefall direkt an der Anlage.

Zustand

• Zustand: GEBRAUCHT.

• Details: Die Ventilinsel wurde im Zuge eines fachgerechten Rückbaus aus einer voll funktionsfähigen und betriebsbereiten Industrieanlage demontiert. Die Komponente weist normale, betriebstypische Gebrauchs- und Lagerspuren auf (z. B. leichte Kratzer am Aluminium-Grundkörper, minimale Staub- oder Ölanhaftungen). Vor der Einlagerung wurde die Baugruppe gereinigt und mechanisch sowie elektrisch geprüft. Sofort einsatzbereit als wirtschaftliches Ersatzteil für die Instandhaltung (MRO).

Herkunftsland

• Deutschland / EU

Technische Daten

• Hersteller: Festo

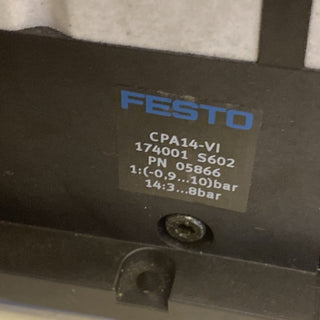

• Typenbezeichnung: CPA14-VI

• Teilenummer (TN): 173940

• Produktart: Ventilinsel / Pneumatischer Blockverteiler

• Anzahl der Ventilplätze: 5-fach Bestückung

• Ansteuerungsart: Elektrisch über Multipol-Anschluss

• Betriebsspannung $U_N$: 24 V DC (Gleichspannung)

• Betriebsdruckbereich: -0,9 bar bis 10 bar (Saug- und Druckluftbetrieb geeignet)

• Steuerdruckbereich: 3 bar bis 8 bar

• Nenndurchfluss: Ca. 600 l/min (ventilabhängig, CPA14-Standard)

• Pneumatische Anschlüsse: Steckanschlüsse (QS) für optimierte Schlauchmontage

• Gehäusematerial: Aluminium-Druckguss (Grundplatte) / Polymer (Ventilkörper)

• Schutzart: IP65 (im voll verschlauchten und kontaktierten Zustand)

• Umgebungstemperatur (Betrieb): -5 °C bis +50 °C

Funktionen

• Zentraler Multipol-Anschluss: Gebündelte elektrische Ansteuerung aller 5 Ventile über einen zentralen Stecker zur Vermeidung von Kabelgewirr im Schaltschrank.

• Mechanische Hilfshandbedienung: Tastende und rastende Bedienung der Ventile direkt am Gehäuse zur manuellen Funktionsprüfung ohne anstehendes Steuersignal.

• Integrierte LED-Statusanzeige: Direkte optische Rückmeldung des Schaltzustands für jeden einzelnen Ventilkanal zur effizienten Fehlersuche.

Anwendungsbereiche

• Sondermaschinenbau: Kompakte Ansteuerung von Pneumatikzylindern, Greifsystemen und Hubachsen in schnellen Montageautomaten.

• Verpackungs- und Handlingtechnik: Einsatz in Sortieranlagen, Zuführungen und Verpackungsmaschinen mit hoher Taktfrequenz.

• MRO & Retrofit: Ideale Austauschbaugruppe für bestehende Festo CPA-Systeme zur schnellen Wiederherstellung der Anlagenverfügbarkeit.

Eigenschaften

• Kompakte CPA-Bauform: Schmale Ventilbreite von nur 14 mm sorgt für ein extrem geringes Eigengewicht und minimalen Platzbedarf auf der Montageplatte.

• Hohe Durchflussleistung: Trotz geringer Abmessungen bietet die Insel einen optimalen Luftdurchsatz für eine präzise Zylinderdynamik.

• Robuster Verbund: Die Kombination aus eloxiertem Aluminium und schlagfestem Kunststoff widersteht dauerhaft rauen Industrieumgebungen.

Vorteile

• Hohe Wirtschaftlichkeit: Signifikante Kostenersparnis gegenüber dem Neukauf einer kompletten Ventilinsel oder fünf einzelner Standardventile.

• Reduzierter Montageaufwand: Schneller 1:1-Austausch der gesamten Funktionseinheit minimiert die Stillstandszeit der Produktionslinie im Schadensfall.

• Hohe Anlagenverfügbarkeit: Langlebige Ventiltechnik sorgt für konstante Schaltzeiten und senkt die Gesamtbetriebskosten (TCO) der Pneumatikanlage.
