Herstellernummer: P3-63, SP3-063
Marke: Eaton
Ursprungsland: Deutschland

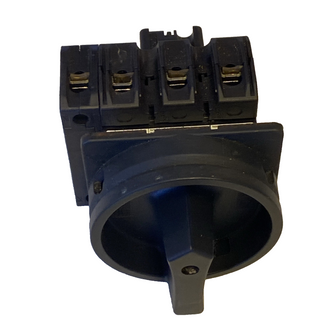

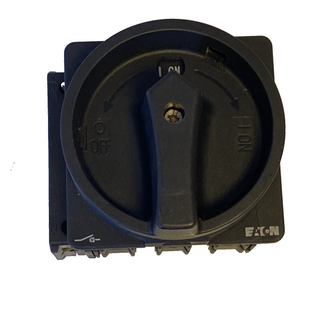

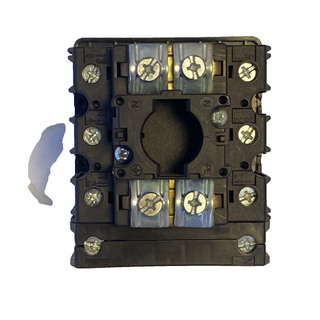

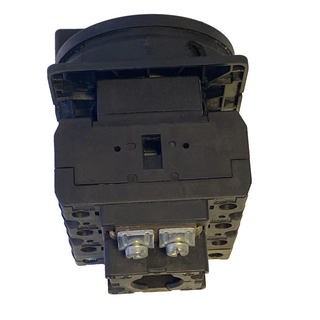

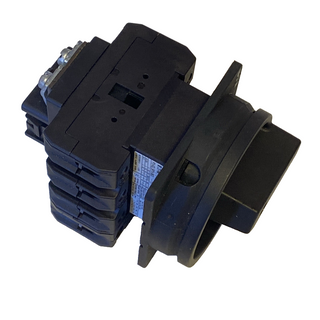

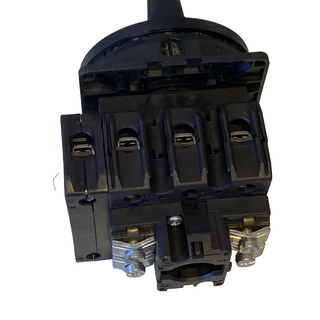

Die Eaton P3-63 (auch bekannt unter der Katalogbezeichnung SP3-063) ist eine Serie von Lasttrennschaltern (Hauptschaltern), die hauptsächlich für industrielle Anwendungen wie Wartungs- und Reparaturschalter entwickelt wurde. Sie sind für einen Nennstrom von 63 A ausgelegt und in verschiedenen Montageausführungen erhältlich.
Technische Merkmale
Die Schalter der Serie Eaton P3-63 bieten robuste Funktionen für Sicherheit und Zuverlässigkeit in industriellen Umgebungen.
- Nennstrom: 63 A
- Polzahl: Standardmäßig 3-polig, auch Versionen mit 3 Polen + N-Leiter verfügbar
- Bemessungsbetriebsspannung Ue AC: Bis zu 690 V
- Bemessungsbetriebsleistung AC-23, 400 V: 37 kW
- Schutzart (frontseitig): IP65 (staubdicht und geschützt gegen Strahlwasser), NEMA 12
- Funktionen: Hauptschalter, Wartungsschalter, Reparaturschalter mit STOP-Funktion
- Verriegelung: In der 0-Position (Aus) abschließbar (z.B. mit bis zu drei Vorhängeschlössern)
- Anschlusskapazität: Klemmbereiche von 2,5 - 35 mm² (starr oder feindrähtig)
- Mechanische Lebensdauer: 100.000 Schaltspiele
Montagevarianten
Die Schalter sind für verschiedene Einbauweisen konzipiert, um unterschiedlichen Installationsanforderungen gerecht zu werden.
- Einbaumontage: Konzipiert für den Einbau in Schaltschränke oder Frontplatten (z.B. P3-63/EA/SVB).
- Aufbaumontage: Verfügbar als komplette Geräte im Gehäuse für die Oberflächenmontage (z.B. P3-63/I4/SVB-SW).
- Verteilereinbau: Spezielle Versionen für den Einbau in Verteiler (z.B. P3-63/IVS-RT)
