Marke: BBC Brown Boveri
Ursprungsland: Deutschland

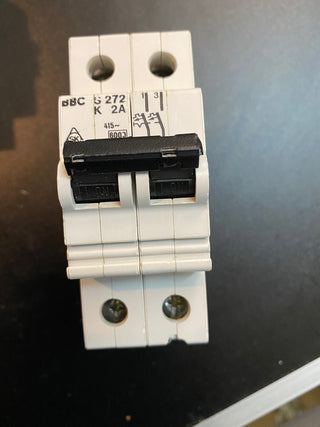

Der BBC S 272 K 2A ist ein klassischer, extrem robuster 2-poliger Sicherungsautomat (Leitungsschutzschalter / Circuit Breaker) aus der Produktion der renommierten Traditionsmarke BBC Brown Boveri (heute integriert in den ABB-Konzern). Das Gerät dient dem zuverlässigen Schutz von elektrischen Leitungen, Steuerstromkreisen und Motoren vor Schäden durch Überlast und Kurzschluss.
Mit einem Bemessungsstrom von 2 A und der K-Schaltcharakteristik (Kraft/Motorschutz) ist dieser Automat speziell für Stromkreise mit hohen, kurzzeitigen Einschaltstromspitzen ausgelegt. Die K-Charakteristik verfügt über einen empfindlichen thermischen Überlastauslöser für den optimalen Kabelschutz sowie einen hoch angesetzten elektromagnetischen Kurzschluss-Schnellauslöser (Auslösebereich typisch das 8- bis 14-fache des Nennstroms). Dadurch verhindert der Schalter effektiv Fehlauslösungen beim Anlauf von Motoren, Transformatoren oder Steuerschränken und sichert gleichzeitig die dezentrale Peripherie sowie die Signalwege einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage absolut fehlerfrei ab.
Zustand
Gebraucht (Guter, voll funktionsfähiger Zustand aus betriebsbereitem Schaltschrank- bzw. Anlagenrückbau; das Gehäuse weist typische, altersbedingte oberflächliche Gebrauchs-, Lager- oder Demontagespuren auf; vor dem Ausbau fachgerecht auf mechanische und elektrische Funktion geprüft)
Herkunftsland
Deutschland (BBC Brown Boveri / ABB Stotz-Kontakt GmbH, Heidelberg)
Technische Daten
Hersteller: BBC Brown Boveri (ABB)
Typenbezeichnung: S 272 K 2A (Serie S272)
Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)
Polzahl: 2-polig (2P – schaltet zwei Phasen bzw. Strompfade absolut synchron)
Bemessungsstrom ($I_n$): 2 A
Auslösecharakteristik: K (Kraft- / Motorschutzcharakteristik mit hohem magnetischen Haltestrom)
Schaltspannung nominal: 230 V / 400 V AC
Anschlussart: Massive, tiefliegende Schraubklemmen für sichere Leitungsaufnahme
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene (35 mm)
Schutzart: IP20 (Berührungsschutz nach IEC 60529 im eingebauten Zustand)
Funktionen
Zuverlässiger Überlastschutz: Das integrierte, präzise kalibrierte Bimetall-Element erwärmt sich bei anhaltendem Überstrom und löst den Schaltmechanismus zeitverzögert aus, bevor Leitungen Schaden nehmen.
Hohe Kurzschluss-Festigkeit: Der elektromagnetische Schnellauslöser trennt die Kontakte bei einem harten Kurzschluss innerhalb von Millisekunden und löscht den entstehenden Lichtbogen in der internen Deionisations-Schaukammer.
Allpolige synchrone Abschaltung: Durch die mechanische Koppelung beider Pole wird bei einem Fehler auf einer Phase der zweite Stromkreis absolut zeitgleich mitgerissen und sicher getrennt.
Anwendungsbereiche
Industrieller Schaltschrankbau: Absicherung von empfindlichen Steuerstromkreisen, Messgeräten, Netzteilen und PLC/SPS-Zentralbaugruppen.
Maschinen- und Sonderanlagenbau: Schutz von kleinen Drehstrom- und Wechselstrommotoren, Steuertransformatoren und Heizreglern mit hohen Einschaltströmen.
Instandsetzung & Retrofitting (MRO): Hochwertiges Original-Ersatzteil für die originalgetreue Wartung, Reparatur und Revision bestehender Industrieanlagen, die auf die extrem langlebige S272-Plattform von BBC setzen.
Eigenschaften
Klassischer Industrieaufbau: Das hochtemperaturfeste Gehäuse bietet massive Materialreserven und eine hervorragende mechanische Festigkeit im harten Werkstattalltag.
Eindeutige Schaltstellungsanzeige: Der robuste, schwarze Schaltknebel zeigt über seine physische Position (Oben = ON / Unten = OFF) den aktuellen Status des Netzpfades unmissverständlich an.
Vibrationsfeste Klemmtechnik: Die massiven Schraubanschlüsse sichern dauerhaft hohe Anpressdrücke und verhindern Wackelkontakte selbst bei starken Maschinenvibrationen.
Vorteile
Hohe Prozesssicherheit: Die trägere K-Charakteristik eliminiert teure Maschinenstillstände durch ungewollte Sicherungsauslösungen während der Einschaltphase von Induktivitäten.
Bewährte Premium-Qualität: Die historischen Baureihen von BBC Brown Boveri zeichnen sich durch eine mechanische Fertigungsgüte aus, die im modernen Dauereinsatz oft extrem lange Standzeiten erreicht.
Wirtschaftliche Ersatzteil-Lösung: Funktionsgeprüfte Surplus-Komponente aus dem Anlagenrückbau erlaubt eine budgetschonende Reparatur ohne teure Umbaumaßnahmen der Hutschienen-Architektur.
