Marke: ABL SURSUM

Ursprungsland: Deutschland

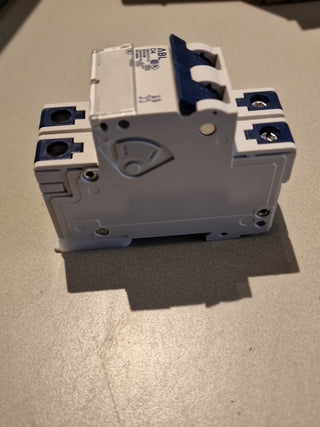

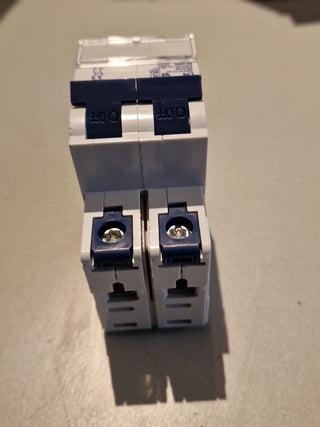

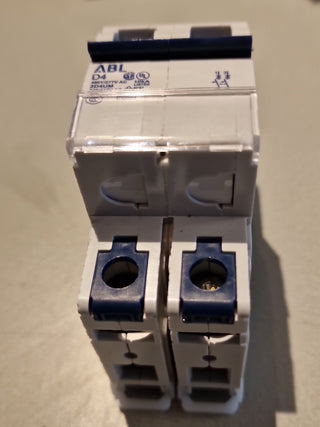

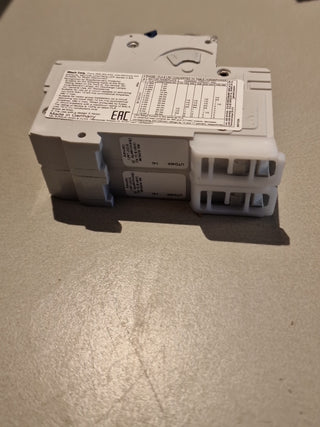

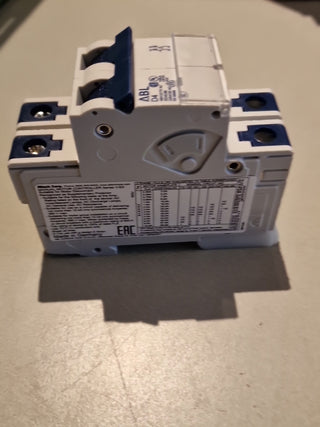

Der ABL SURSUM 2D4TM ist ein industrieller, 2-poliger Leitungsschutzschalter (Miniature Circuit Breaker) aus der hochperformanten V-EA Serie. Ausgestattet mit einer Auslösecharakteristik D und einem Bemessungsstrom von 4 A ist dieses Schaltgerät speziell für Stromkreise mit extrem hohen Einschaltstromspitzen konzipiert. Die D-Charakteristik ist stark verzögert (sehr träge) und verhindert zuverlässig ungewollte Fehlauslösungen beim Anlauf von Steuertransformatoren, Magnetventilen oder kleineren Motoren.

Durch seine internationalen Zulassungen, insbesondere die Einstufung als "Manual Motor Controller" nach UL-Standard für Spannungen bis zu 480Y/277V AC, ist der Schalter ideal für den weltweiten Einsatz im Maschinenbau geeignet. Im Fehlerfall (Überlast oder Kurzschluss) trennt die mechanische Kopplung beide Pole gleichzeitig und allpolig vom Netz. Das sorgt für maximale Sicherheit in Steuerungsnetzen und schützt nachgeschaltete Komponenten sowie digitale Eingangskarten von SPS- und PLC-Automatisierungsanlagen.

Zustand

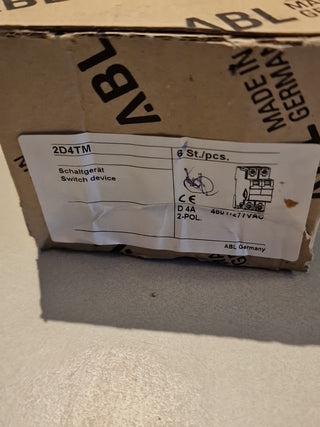

Neu (Neuer, unbenutzter Lagerbestand aus Lagerbereinigung mit minimalen Transport- oder Lagerspuren)

Herkunftsland

Deutschland (Made in Germany – ABL SURSUM, Lauf)

Technische Daten

• Hersteller: ABL SURSUM (Altech Corp. Distribution)

• Produktserie: Series V-EA / Manual Motor Controller

• Typenbezeichnung / Artikelnummer: 2D4TM

• Produktart: Leitungsschutzschalter / Sicherungsautomat (MCB)

• Polanzahl: 2-polig (2P – schaltet zwei Phasen oder Phase und Neutralleiter synchron)

• Bemessungsstrom ($I_n$): 4 A

• Auslösecharakteristik: D (Sehr träge – für Transformatoren und hohe induktive Einschaltströme)

• Bemessungsspannung ($U_n$): 480Y / 277 V AC

• Kurzschlussausschaltvermögen: Bis zu 10 kA (rms symmetrical)

• Zulassungen & Normen: UL listed / Recognized Component, CSA, CE, RoHS-konform

• Anschlussklemmen: Rahmenförmige Sicherheits-Schraubklemmen (vibrationsfest, für raue Industrieumgebungen)

• Montageart: Schnappbefestigung auf DIN-Hutschiene (35 mm)

• Schutzart: IP20 (Berührungsschutz nach IEC 60529 im eingebauten Zustand)

Funktionen

• Fehlersicherer Transformatorschutz: Die extrem träge D-Kennlinie fängt den typischen, massiven Einschaltstromstoß (Inrush Current) von Trafowicklungen ab, ohne dass die Sicherung sofort auslöst.

• Synchrones 2-Pol-Schalten: Bei einem Fehler auf einem Pfad trennt das Gerät mechanisch gekoppelt beide Leitungen gleichzeitig, um gefährliche Potenzialverschleppungen im Steuerkreis zu verhindern.

• Umfassende Auslöselogik: Kombiniert einen thermischen Bimetall-Auslöser für permanenten Überlastschutz mit einem elektromagnetischen Schnellauslöser für sofortigen Kurzschlussschutz.

Anwendungsbereiche

• Industrieller Schaltschrankbau: Absicherung der Primär- oder Sekundärseite von Steuertransformatoren und industriellen Netzgeräten.

• Maschinen- und Sonderanlagenbau: Schutzorgan für Stromkreise mit stark induktiven Feldgeräten wie Magnetventilen, Kupplungen, Stellmotoren und Schützen.

• Automatisierungstechnik: Zuverlässiger Vorschutz für die dezentrale Spannungsversorgung von PLC/SPS-Architekturen und I/O-Modulen in 277V/480V-Anlagen.

• Internationaler Anlagenexport: Durch die UL/CSA-Zulassung ist das Schaltgerät uneingeschränkt für den nordamerikanischen Markt (USA/Kanada) qualifiziert.

Eigenschaften

• Robustes Isolierstoffgehäuse: Gefertigt aus hochgradig hitzebeständigem und selbstverlöschendem Kunststoff für maximale Gehäusestabilität im Ernstfall.

• Vibrationsfeste Fahrstuhlklemmen: Die tiefe Klemmenführung verhindert das Herausrutschen der Drähte bei starken Maschinenvibrationen und sorgt für konstant niedrige Übergangswiderstände.

• Kompakte Modulbreite: Platzsparende 2-Pol-Geometrie erlaubt eine hohe Packungsdichte auf der Hutschiene im Steuerungsschrank.

Vorteile

• Keine störenden Produktionsunterbrechungen: Eliminiert Fehlauslösungen beim Einschalten induktiver Lasten, was die Anlagenverfügbarkeit maximiert.

• Geringer Installationsaufwand: Schnelles Aufrasten auf die Hutschiene und werkzeuglose Demontage durch leicht zugängliche Entriegelungsschieber.

• Höchste Fertigungspräzision: Deutsche Qualitätsfertigung sichert exakt reproduzierbare Auslösezeiten über die gesamte Lebensdauer des Automaten.
