Herstellernummer: 1SAM 250 000 R1008

Marke: ABB

Farbe: Multi

Produktart: Motorschutzschalter

Modell: 1SAM 250 000 R1008

Besonderheiten: einstellbar

Material: 22-200

Länge: 100

Ursprungsland: Deutschland

Anzahl der Einheiten: 0

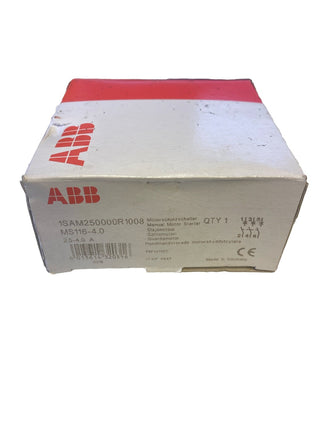

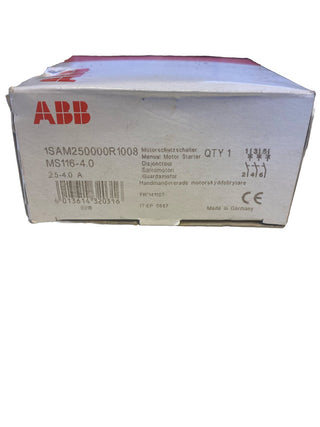

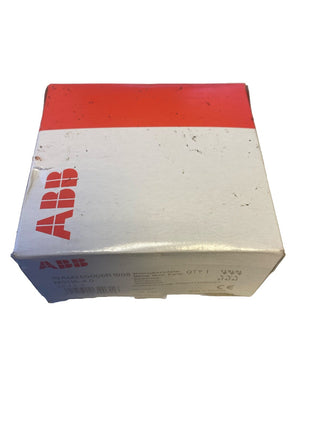

Der ABB MS116-4 (Artikelnummer 1SAM250000R1008) ist ein kompakter und extrem zuverlässiger, elektromechanischer Motorschutzschalter (3-polig) aus der bewährten MS116-Baureihe von ABB. Dieses Schutzschaltgerät wurde speziell für das betriebsmäßige Schalten von Drehstrommotoren sowie zum kompromisslosen Schutz vor Schäden durch Überlast, Kurzschluss und Phasenorientierung (Phasenausfall) entwickelt.

Der MS116-4 verfügt über eine einstellbare thermische Auslösung (Bimetall) in einem Bereich von 2,5 bis 4,0 A. Im Falle eines Überstroms trennt der Schalter den Hauptstromkreis allpolig ab, um ein Heißlaufen der Motorwicklungen effektiv zu verhindern. Die elektromagnetische Schnellauslösung (Kurzschlussschutz) greift bei hohen Fehlerströmen sofort und prellfrei ein. Mit einer maximalen Bemessungsbetriebsspannung von 690 V AC ist dieser Motorschutzschalter die ideale Sicherheits- und Vorschaltkomponente für dezentrale Antriebe, Pumpenaggregate, Lüfterbaugruppen oder Förderbandsysteme, die über Leistungsschütze an eine übergeordnete SPS- bzw. PLC-Automatisierungsanlage gekoppelt sind.

Zustand

Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP oder unbenutzter Lagerbestand aus Projektüberhang; absolut frei von Montage- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Deutschland / EU (ABB Stotz-Kontakt GmbH, Heidelberg)

Technische Daten

• Hersteller: ABB

• Produktreihe: MS116 (Kompakt-Motorschutzschalter / Manual Motor Starter)

• Typenbezeichnung: MS116-4

• Artikelnummer: 1SAM250000R1008

• Polzahl: 3-polig (3P)

• Einstellbereich Überlastauslöser (Ir): $2,5 \dots 4,0\text{ A}$ (stufenlos einstellbar an der Frontseite)

• Bemessungskurzschluss-Ausschaltvermögen ($I_{cu}$): 50 kA bei 400 V AC

• Bemessungsbetriebsspannung ($U_e$): Bis zu 690 V AC (Wechselspannung)

• Auslöseklasse: CLASS 10 (Standard-Anlaufcharakteristik für Industriemotoren)

• Trenneigenschaften: Ja, nach DIN EN 60947-4-1 (auch als Haupt- oder Reparaturschalter nutzbar)

• Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm)

• Anschlussart: Massive Schraubklemmen für sichere EMV-gerechte Verdrahtung

• Schutzart: IP20 (Berührungsschutz nach IEC 60529)

• EAN / GTIN: 4013614320316

Funktionen

• Thermischer Überlastschutz: Schützt den angeschlossenen Motor präzise vor thermischer Zerstörung bei mechanischer Blockade oder Überlastung.

• Magnetischer Kurzschlussschutz: Integrierte Schnellauslöser trennen das Netz bei harten Kurzschlüssen blitzschnell ab, um die Kabel und die vorgeschaltete Verteilung zu schützen.

• Phasenausfallempfindlichkeit: Erkennt den Ausfall einer einzelnen Phase im Drehstromnetz sofort und löst aus, bevor der Motor durch asymmetrische Belastung Schaden nimmt.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Perfekt als Motorabzweigschutz in Hauptverteilungen und dezentralen Steuerungskästen.

• Maschinen- und Sonderanlagenbau: Absicherung von Drehstrom-Asynchronmotoren an Verpackungslinien, Werkzeugmaschinen, Rührwerken und Extrudern.

• MSR-Technik & Gebäudeautomatisierung: Zuverlässiger Schutzschalter für Kompressoren, Klimaventilatoren, Wasserpumpen und hydraulische Aggregate.

• Instandsetzung & Modernisierung (MRO): Hochwertiges Original-Ersatzteil für die schnelle Revision, den Eins-zu-eins-Austausch oder die Erweiterung bestehender ABB-Schutzsysteme im Feld.

Eigenschaften

• Eindeutige Schaltstellungsanzeige: Der robuste Drehgriff zeigt die Betriebszustände EIN (I) und AUS (0) klar und verwechselungsfrei an.

• Kompakte Modulbauweise: Mit einer Baureihen-Standardbreite von nur 45 mm spart das Gerät wertvollen Platz auf der Hutschiene im Steuerungsschrank.

• Flexibles Zubehörkonzept: Kann unkompliziert mit Hilfskontakten (front- oder seitenmontiert), Signalkontakten, Unterspannungsauslösern oder Arbeitsstromauslösern aus dem ABB-Baukasten erweitert werden.

Vorteile

• All-in-One Motorschutz: Vereint Kurzschluss-, Überlast- und Phasenschutz in einem einzigen Gerät – das spart Kosten, Platz und Verdrahtungszeit.

• Hohes Ausschaltvermögen: Bietet dank 50 kA Kurzschlussfestigkeit bei 400V maximale Sicherheit ohne zusätzliche Vorsicherungen in den meisten Standardanwendungen.

• Zukunftssicheres Originalteil: Fabrikneue Premium-Industriequalität von ABB sichert weltweite Zertifizierungen (CE, UL, CSA, CCC, EAC, Schifffahrt) für den uneingeschränkten, globalen Exporteinsatz der Anlage.
