Herstellernummer: LZS:RT4A4L24

Marke: Siemens

Maßeinheit: Einheit

Ursprungsland: Österreich

Anzahl der Einheiten: 4

4x SIEMENS SIRIUS LZS:RT4A4L24 Steckrelais Komplettgerät 24V DC 2 Wechsler LED-Modul NEU

Produktbeschreibung

Dieses Angebot umfasst ein industrielles Großpaket von insgesamt 4 Stück Siemens SIRIUS Steckrelais-Komplettgeräten der Baureihe LZS (Modellnummer LZS:RT4A4L24). Als hocheffiziente Koppel- und Klemmenrelais im modernen Schaltschrankbau und in der Automatisierungstechnik dienen diese Module der sicheren galvanischen Trennung, Signalverstärkung und Pegelanpassung zwischen empfindlichen elektronischen Ausgängen einer SPS/PLC-Steuerung und den Feldelementen der Anlage.

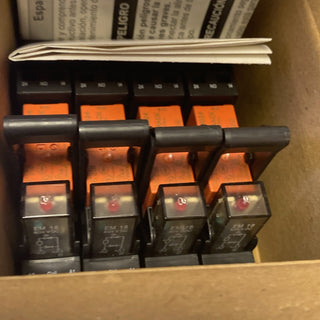

Die Relais sind als extrem praktische Komplettgeräte ausgeführt, was den logistischen Beschaffungsaufwand und die Montagezeit im Vergleich zu Einzelkomponenten drastisch reduziert. Jedes Komplettgerät besteht aus:

1. Einem hochfesten Stecksockel (Relaisfassung) mit logischer Trennung und robusten Schraubklemmen.

2. Einem steckbaren Industrierelais (Serie RT2, bestückt mit 2 Wechslern / 2 CO für Ströme bis zu 8 A).

3. Einem funktionskritischen LED-Funktionsmodul (24 V DC) mit integrierter Freilaufdiode, das induktive Abschaltspannungsspitzen direkt an der Quelle eliminiert und den Schaltzustand optisch anzeigt.

4. Einem stabilen Halteregel (Auswurfbügel) aus Kunststoff zur werkzeuglosen Sicherung und Demontage des Relais.

Zustand

• Zustand: NEU.

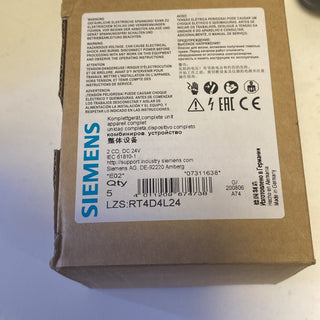

• Details: Die 4 Komplettgeräte stammen aus einer industriellen Lagerauflösung bzw. einem ungenutzten Projektüberhang (unbenutzter Lagerbestand / New Old Stock). Sie sind absolut werksneu, unbenutzt und frei von jeglichen Montagespuren an den Hutschienen-Rastfüßen oder Einkerbungen an den Schraubanschlüssen. Die Lieferung erfolgt je nach Bestand in einer Siemens-Industrieverpackung oder fachgerecht als Set im MRO-Vorratsbeutel verpackt. Sofort einsatzbereit für den Schaltschrankbau.

Herkunftsland

• Österreich / EU (Siemens Premium-Fertigung)

Technische Daten

• Hersteller: Siemens

• Produktlinie: SIRIUS / Baureihe LZS (Komplettgeräte-Koppler)

• Typenbezeichnung: LZS:RT4A4L24

• Stückzahl: 4 Komplettgeräte im Lieferumfang (4er-Set)

• Ausführung des elektrischen Anschlusses: Robuste Schraubklemmen (Standard-Schraubanschluss)

• Kontaktausführung: 2 Wechslerkontakte (potentialfreie Umschaltkontakte / 2 CO)

• Dauerstrom des Relais $I_{th}$: 8 A pro Kontakt

• Steuerspannung / Spulenspannung: 24 V DC (Gleichspannung)

• Schaltvermögen Stromwert bei AC-15 (bei 230 V): 3 A

• Schaltvermögen Stromwert bei DC-13 (bei 24 V): 2 A

• Integrierte Schutzbeschaltung: Freilaufdiode (Überspannungsbegrenzer im LED-Modul integriert)

• Statusanzeige: Leuchtstarke LED (Rot) zur optischen Betriebskontrolle

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 (nach EN 60715)

• Baubreite pro Modul: 15,5 mm (sehr flaches und kompaktes Rastermaß)

Funktionen

• Integrierter EMV-Schutz: Das LED-Modul enthält eine Überspannungsdiode, die empfindliche digitale SPS-Ausgangskarten vor zerstörerischen Rückschlagspannungen beim Abschalten der Spule schützt.

• Sichere Signalvervielfältigung: Paralleles und absolut synchrones Schalten von zwei unabhängigen Strom- oder Signalkreisen über einen einzigen 24V-SPS-Impuls.

• Optische Live-Diagnose: Die integrierte LED ermöglicht dem Instandhaltungspersonal eine sofortige visuelle Fehlerdiagnose ("Spannung liegt an / Relais geschaltet") direkt an der Schaltschrankfront.

Anwendungsbereiche

• SPS-Steuerungsperipherie: Ideales Koppelrelais zur galvanischen Entkopplung zwischen der 24V-Logikebene der PLC und schweren Feldverbrauchern (z. B. Ventilen oder Motorschützen).

• Maschinen- und Anlagenbau: Einsatz in klassischen Relaisschaltungen, Verriegelungsketten und sicherheitsgerichteten Signalrückmeldungen.

• MRO-Instandhaltung: Wirtschaftliches Großpaket zur schnellen Bevorratung im Service-Lager oder zur Komplettbestückung neuer Montageplatten im Schrankbau.

Eigenschaften

• Logische Klemmenanordnung: Räumliche Trennung der Spulenanschlüsse (A1/A2 unten) von den Schaltkontakten (oben/Mitte) erleichtert eine strukturierte und saubere Kabelführung im Verdrahtungskanal.

• Hocheffizienter Auswurfbügel: Der ergonomische Haltebügel sorgt für einen vibrationssicheren Sitz des Relais und erlaubt im Bedarfsfall einen schnellen, werkzeuglosen Tausch des Schaltorgans.

• Kompakte Stellfläche: Mit nur 15,5 mm Baubreite pro Gerät wird die Packungsdichte auf der Hutschiene optimiert, wodurch wertvoller Raum im Steuerungsschrank eingespart wird.

Vorteile

• Hohe Wirtschaftlichkeit: Signifikante Kostenersparnis durch den Kauf im praktischen 4er-Großpaket aus ungenutztem Lagerbestand im Vergleich zum teuren Einzel-Listenpreis für Neuware.

• Keine Montagefehler: Da es sich um werkseitig komplett montierte und geprüfte Einheiten handelt, entfällt das fehleranfällige und zeitintensive Zusammensuchen von Einzelteilen.

• Maximale Systemzuverlässigkeit: Durch die Verwendung von veredelten Kontaktschmierungen und robusten Federmaterialien wird eine extrem hohe elektrische und mechanische Lebensdauer garantiert.
