Herstellernummer: 2799623

Marke: Phoenix

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

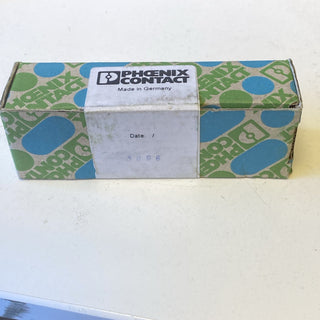

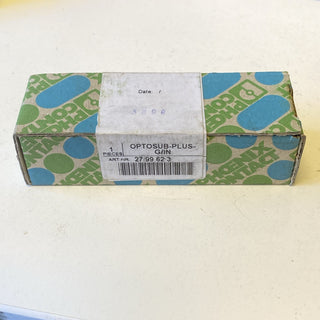

Der Phoenix Contact OPTOSUB-PLUS-G/IN (Artikelnummer: 2799623) ist ein hochzuverlässiger, industrieller Schnittstellenkonverter, der speziell für den Einsatz in INTERBUS-Netzwerken entwickelt wurde. Das Modul dient als optischer LWL-Adapter (Lichtwellenleiter) und konvertiert die elektrischen Signale der INTERBUS-Schnittstelle (Sub-D-9) verlustfrei und absolut störungssicher in optische Signale für Polymerglasfasern (APF) oder HCS-Fasern. Durch den Einsatz von optischer Übertragungstechnik werden Potenzialverschleppungen zwischen verschiedenen Anlagenteilen vollständig eliminiert und maximale Reichweiten sowie Datenraten erzielt. Das kompakte Modul wird direkt auf die Schnittstelle aufgesteckt und eignet sich perfekt für den ausfallsicheren Datenaustausch in hochfrequentierten Schaltschränken, Fertigungsstraßen und komplexen SPS- und PLC-Automatisierungssystemen.

Zustand

Neu (Neuer, unbenutzter Lagerbestand aus Lagerbereinigung)

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Phoenix Contact

• Typenbezeichnung: OPTOSUB-PLUS-G/IN

• Artikelnummer: 2799623

• Produktart: INTERBUS-LWL-Adapter / Schnittstellenkonverter

• Schnittstelle 1 (Elektrisch): INTERBUS-Schnittstelle, 9-poliger Sub-D-Stiftstecker

• Schnittstelle 2 (Optisch): F-SMA-Steckverbinder für Lichtwellenleiter

• Unterstützte Faserarten: * Polymerfaser (APF / POF) – 980/1000 µm

  • HCS-Faser (PCF) – 200/230 µm

• Wellenlänge: ca. 660 nm (Rotes sichtbares Licht)

• Übertragungsdistanz: * Bis zu 50 m mit Polymerfaser

  • Bis zu 300 m mit HCS-Faser

• Übertragungsrate: 500 kBit/s / 2 MBit/s (automatisch angepasst an das INTERBUS-System)

• Spannungsversorgung: Speisung erfolgt direkt über die INTERBUS-Schnittstelle (5 V DC, keine externe Hilfsenergie erforderlich)

• Stromaufnahme: Typisch ca. 80 mA

• Gehäusematerial: Robustes, metallisiertes Kunststoffgehäuse zur optimalen EMV-Abschirmung

• Schutzart: IP20 (Berührungsschutz für den Schaltschrankeinbau)

• Umgebungstemperatur bei Betrieb: 0 °C bis +55 °C

Funktionen

• Signalwandlung in Echtzeit: Verzögerungsfreie Konvertierung von elektrischen TTL/RS-422-Pegeln des Interbus in optische Signale und umgekehrt.

• Galvanische Trennung: Bietet eine vollständige optische Entkopplung der Netzwerkteilnehmer zur Vermeidung von Erdschleifen und Ausgleichsströmen.

• Bussegmentierung: Ermöglicht den Aufbau von robusten Stich- oder Ringstrukturen im Feldbus über weite Distanzen hinweg.

Anwendungsbereiche

• Automatisierungstechnik: Signalbrücke für INTERBUS-Netzwerke in Automobilfertigungen, Abfüllanlagen und Logistikzentren.

• Schaltschrankbau: Platzsparender Direktaufsteck-Adapter zur EMV-sicheren Auskopplung von Buslinien aus dem Steuerungsschrank.

• Maschinen- und Anlagenbau: Sichere Datenübertragung an Portalkränen, Schweißrobotern oder weitläufigen Förderstrecken mit hoher elektromagnetischer Belastung.

• Infrastruktursysteme: Vernetzung von dezentralen PLC/SPS-Stationen in rauen Industrieumgebungen.

Eigenschaften

• Hervorragende EMV-Festigkeit: Durch die optische Faserübertragung absolut unempfindlich gegenüber hochfrequenten Störeinflüssen von Frequenzumrichtern oder Schützen.

• Plug & Play Installation: Keine Software-Parametrierung notwendig; der Adapter ist nach dem Aufstecken und Verschrauben sofort betriebsbereit.

• Mechanische Verriegelung: Stabile Rändelschrauben am Sub-D-Anschluss sichern das Modul auch bei starken Maschinenvibrationen gegen Abziehen.

Vorteile

• Maximale Datenintegrität: Eliminiert Übertragungsfehler durch elektrische Störfelder und sorgt für konstante Zykluszeiten im Feldbus.

• Kostengünstige Leitungsverlegung: Polymer- und HCS-Fasern lassen sich direkt vor Ort einfach konfektionieren und parallel zu Leistungskabeln verlegen.

• Wartungsfreier Konverter: Hochwertige optische Sendedioden garantieren eine jahrzehntelange, konstante Sendeleistung ohne Nachjustierung.
