Technische Spezifikationen
- Anzahl der Ausgänge: 16 digitale Transistorausgänge, die elektrisch miteinander verbunden sind.
- Ausgangsstrom: 5 mA bis 500 mA pro Kanal.
- Gesamtstrom: Maximal 8 A pro Modul bei 100 % Einschaltdauer.
- Spannungsbereich: 10 bis 32 VDC (max. 10 % Restwelligkeit).
- Betriebsart: Plus-schaltend (Source-Betrieb).
- Schutzfunktionen: Integrierter Kurzschlussschutz.

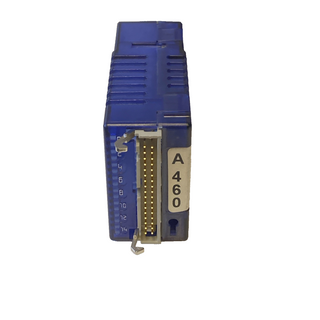

- Anschluss: 34-poliger Flachbandkabel-Stecker (Typ A) für die Verwendung mit Systemkabeln.
Wichtige Installationshinweise
- Absicherung: Es wird empfohlen, jedes Modul separat mit einer flinken (S) Sicherung von maximal 8 A abzusichern.
