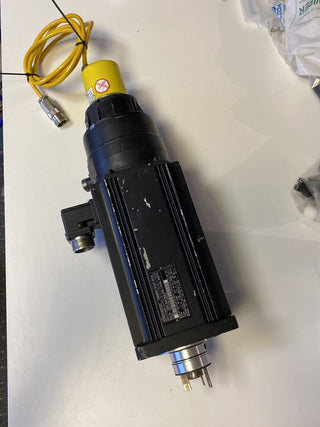

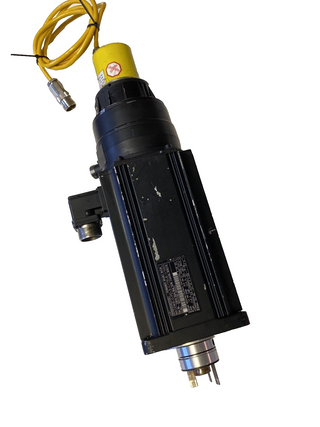

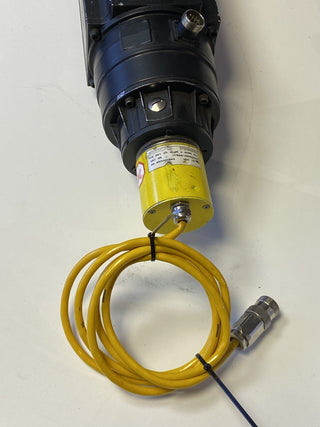

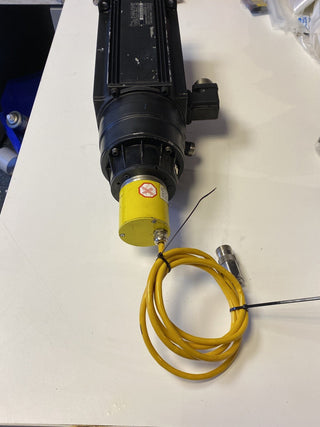

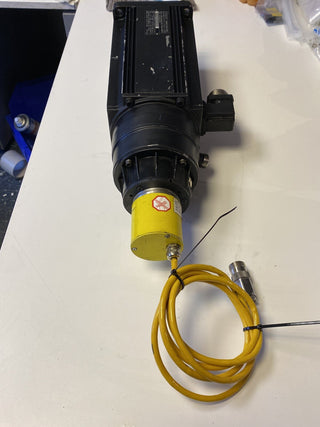

Diese Kombination besteht aus einem leistungsstarken Indramat Servomotor und einem präzisen Stegmann Absolutwertgeber, die häufig in der industriellen Automatisierung für anspruchsvolle Positionieraufgaben eingesetzt werden.

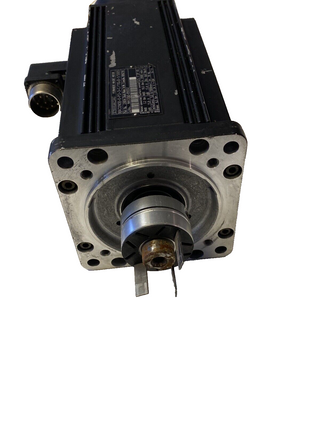

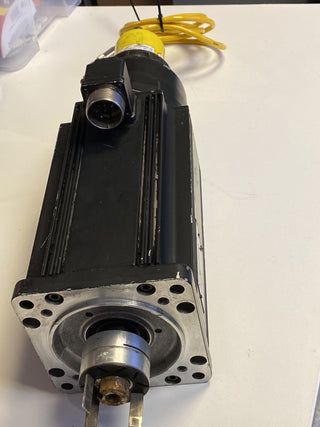

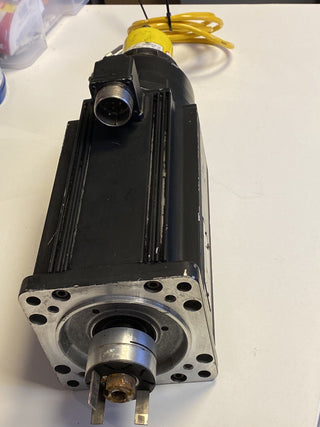

1. Indramat MAC090B-0-PD-3-C/110-B-1/S005
Dieser Permanentmagnet-Drehstromservomotor gehört zur MAC-Serie von Indramat (jetzt Bosch Rexroth).
- Nenndrehzahl: 2000 min⁻¹.
- Drehmoment: Ca. 7,2 Nm (Dauermoment im Stillstand bei natürlicher Konvektion).
- Stromaufnahme: Ca. 11,9 A (Dauerstrom im Stillstand).
- Bremse: Integrierte Haltebremse mit 6,5 Nm Moment (DC 24V).

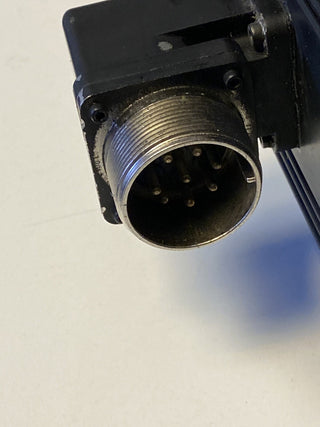

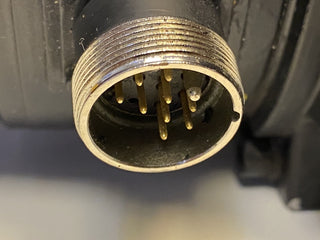

- Anschluss: Steckeranschluss auf Seite B (gegenüber der Antriebswelle).
- Besonderheiten: Ausgestattet mit Tacho-Feedback und einem zweiten Wellenende für den Anbau externer Geber. Die Kennung S005 weist auf eine kundenspezifische Sonderausführung hin.

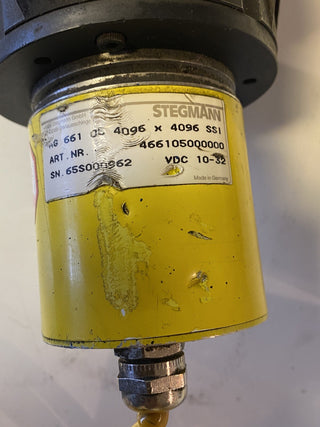

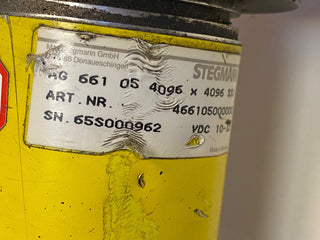

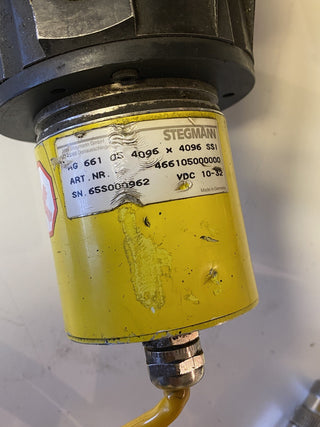

2. Stegmann AG661054096X4096 SSI
Hierbei handelt es sich um einen hochauflösenden Multiturn-Absolutwertgeber.
- Schnittstelle: SSI (Synchron-Serielle Schnittstelle), ein Standard für die digitale Datenübertragung in der Antriebstechnik.
- Auflösung: 4096 Schritte pro Umdrehung (12 Bit) x 4096 Umdrehungen (12 Bit Multiturn).
- Funktion: Ermöglicht die exakte Bestimmung der Position über mehrere Umdrehungen hinweg, auch nach einem Stromausfall, ohne dass eine Referenzfahrt erforderlich ist.
